Mur LED sol-mur pour un OpenLAB

Installation d'un mur LED de 16m²
dans l’OpenLab d’Orange à La Défense

Descriptif de la réalisation globale :

• 2 écrans LED côte à côte Samsung THE WALL de 146'' (série IAB 4K) : chacun de ces écrans all-in-one mesure 1,8 m en hauteur, 3,2 m en largeur
• Poids des écrans : 168kg chacun, soit 336kg
• Structure et matériaux
  • Structure autoportante en aluminium français
  • Habillage latéraux en acier français
  • Gaines pour le passage de câbles
• Surface totale de 16m²
• Poids total : 425 kg dont 89kg pour la structure mécanique
• Réalisation au printemps 2024

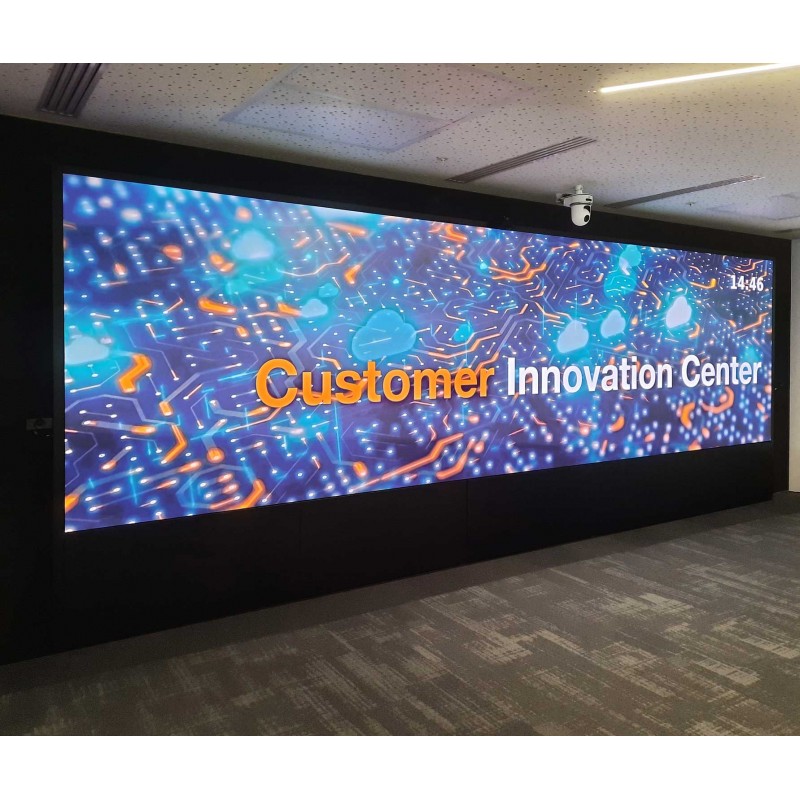

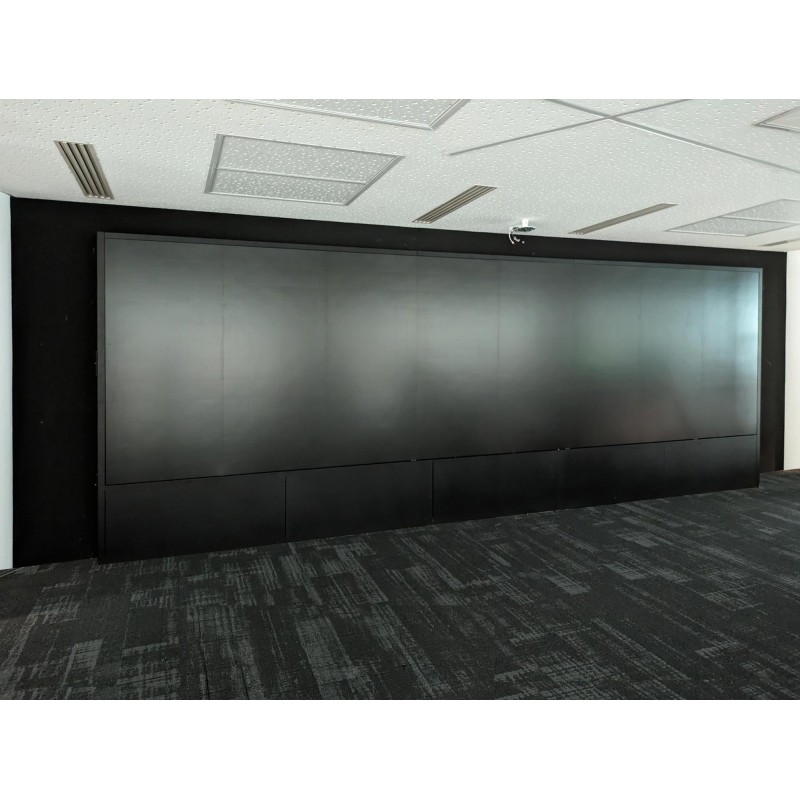

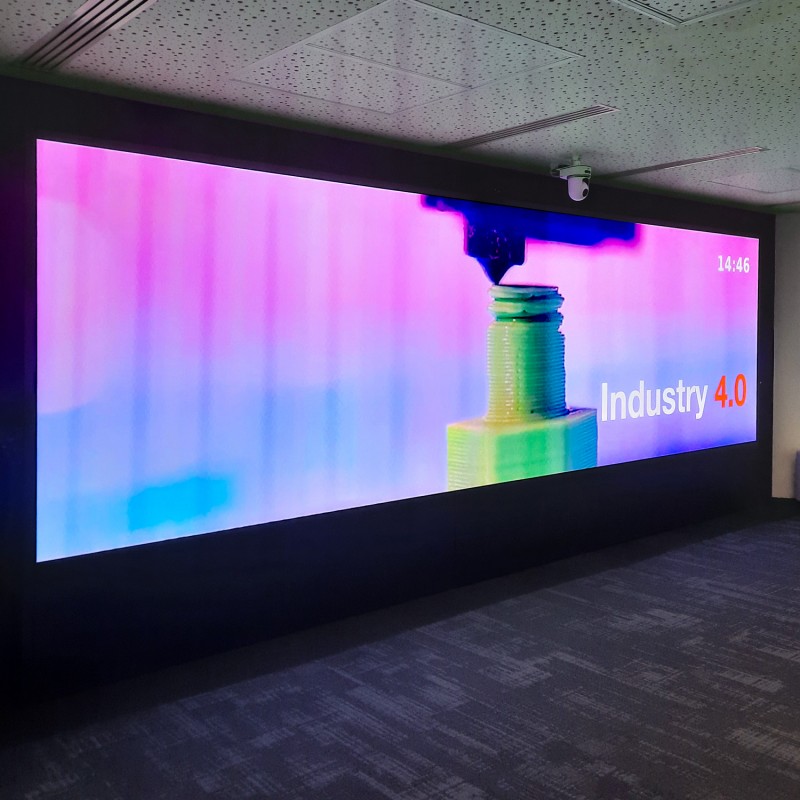

Pour son OpenLab parisien, Orange a misé sur un mur LED de plus de 16m² dans son auditorium. Dans ce lieu dédié à l’expérimentation, à l’innovation et à la collaboration, Orange devait s'assurer de la qualité des images retransmises sur cet écran en garantissant une ultra-haute résolution avec ces écrans SAMSUNG THE WALL IAB 4K de 146'' chacun pour un pitch de 0.8.

Avec des dimensions de 6,5m de large par 2,5m de hauteur, ce mur permet d'afficher des simulations, des prototypes numériques, ou des données complexes de manière dynamique et engageante.

Conception et installation :

Le projet a été confié à ERARD PRO, reconnu pour son expérience dans la conception de solutions d'intégration AV sur-mesure alliant robustesse, esthétisme et fonctionnalités. En outre, la fabrication française et l'usage de matériaux français de haute qualité ont renforcé le choix du client, soucieux de réduire l’empreinte carbone du projet en accord avec sa politique RSE.

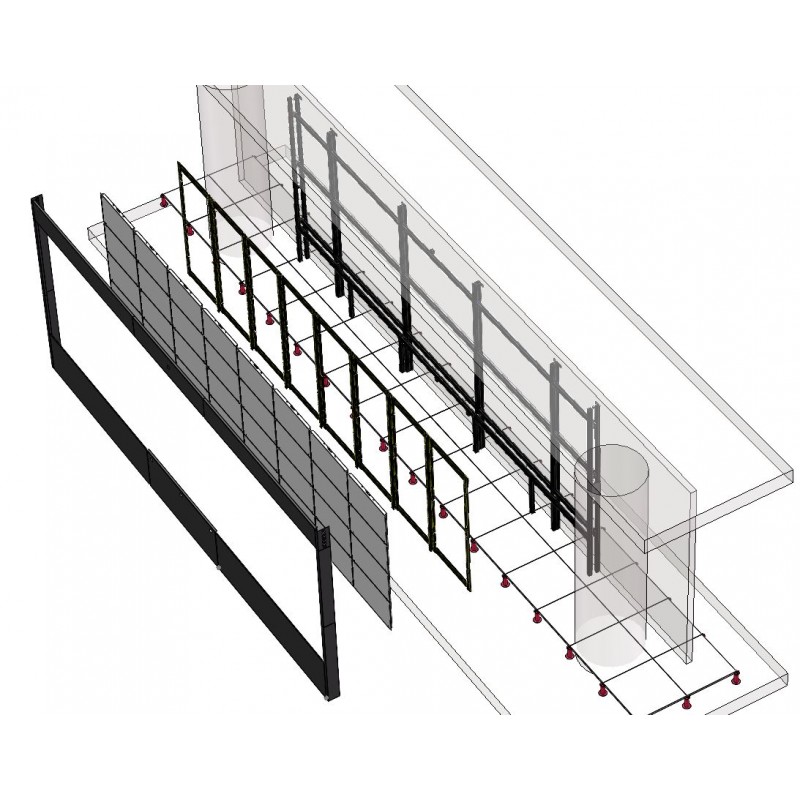

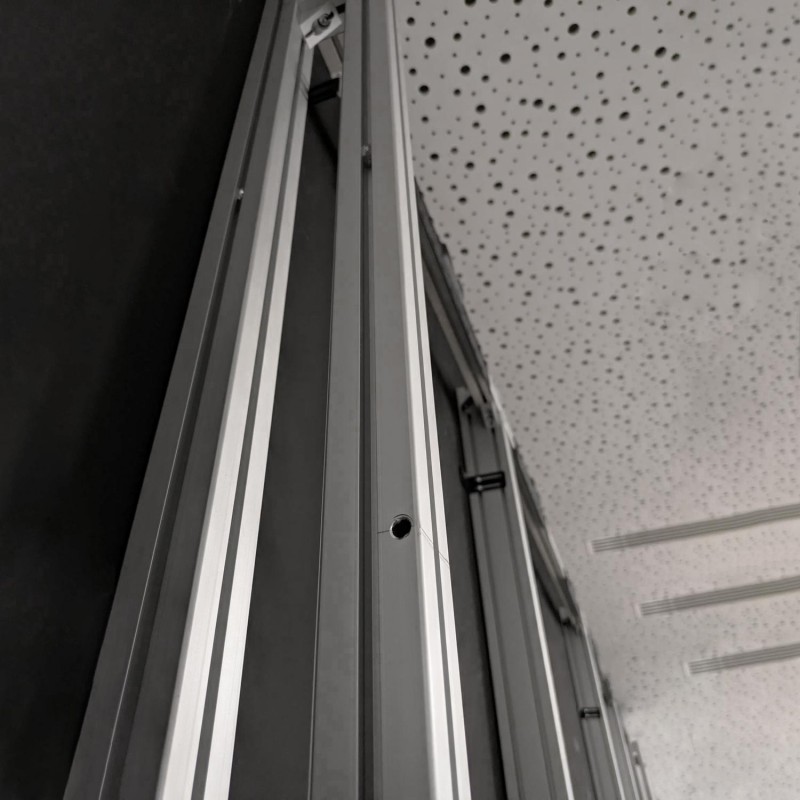

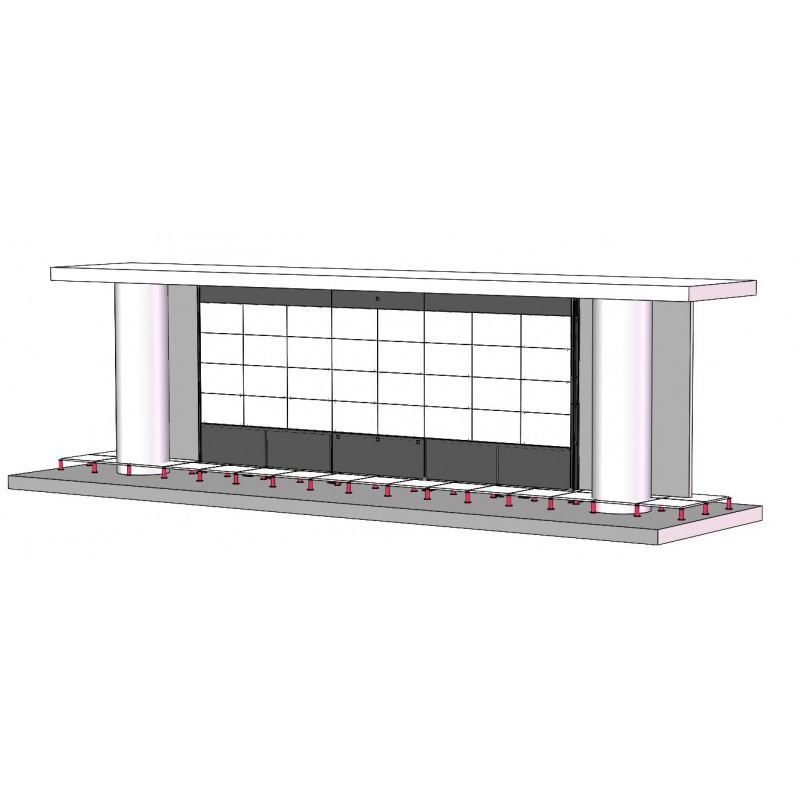

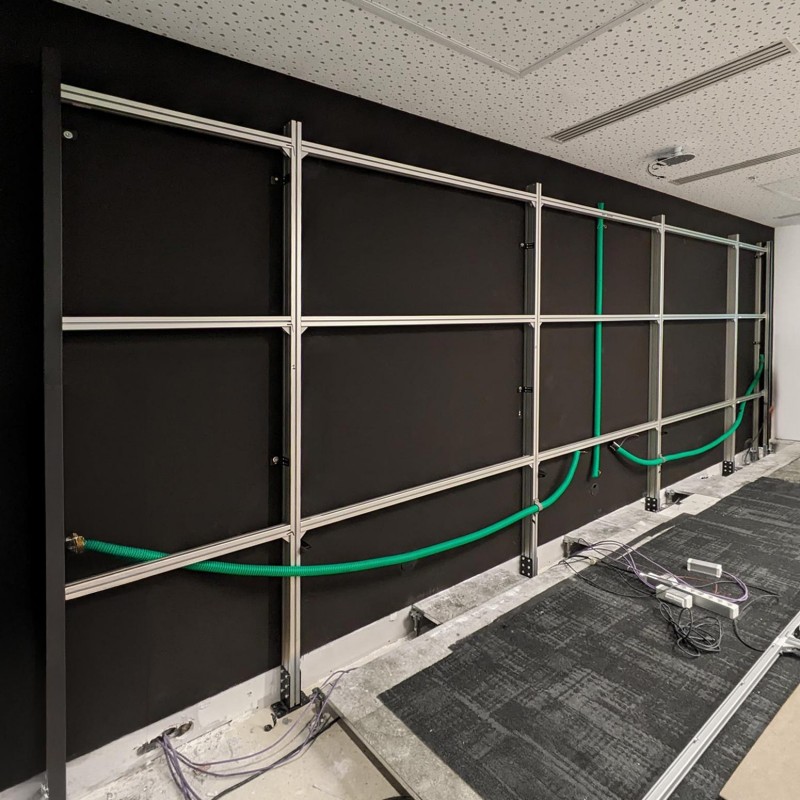

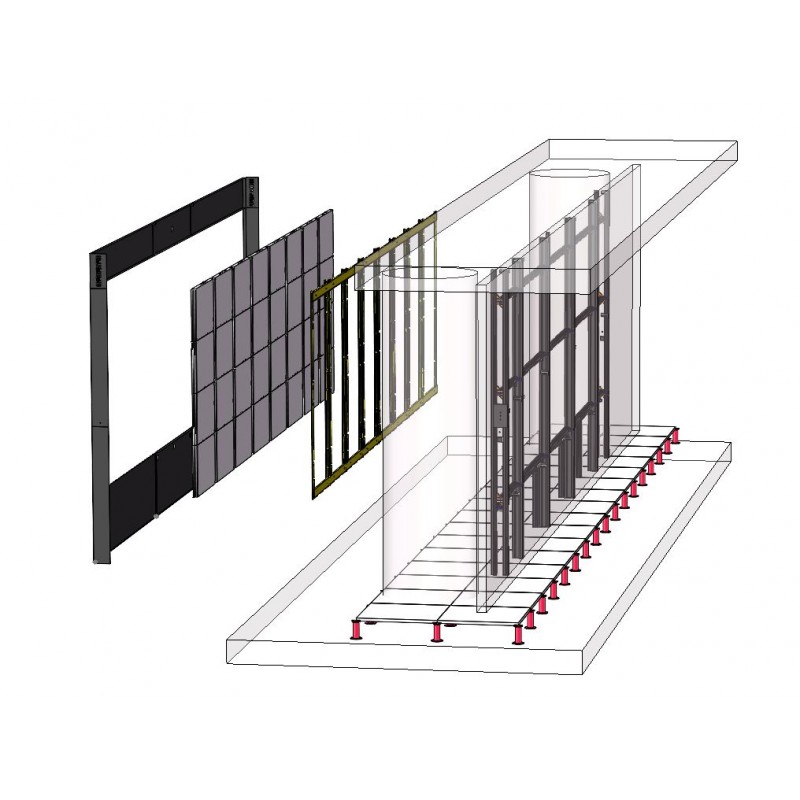

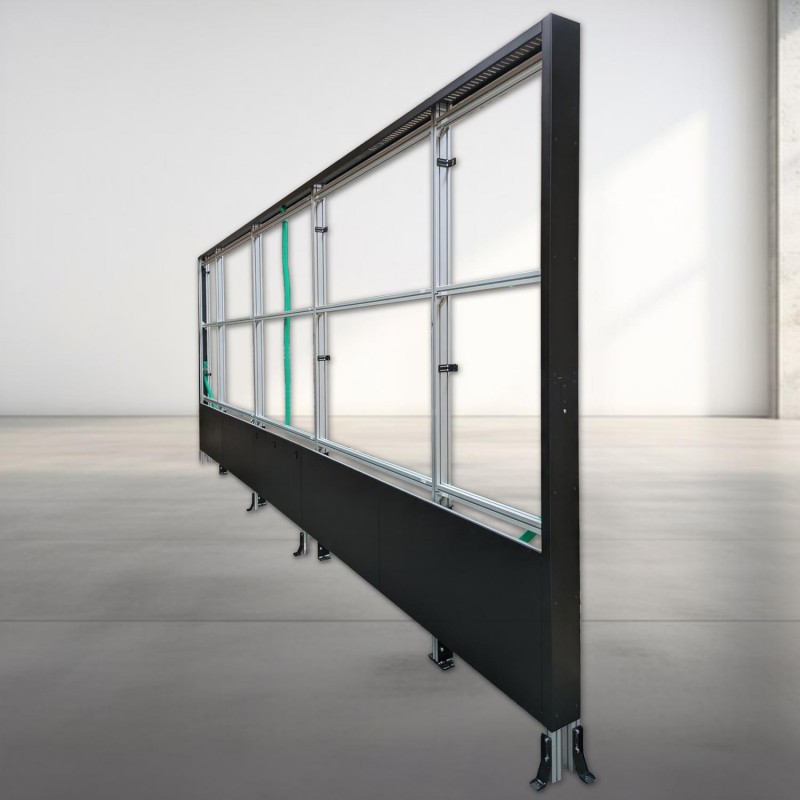

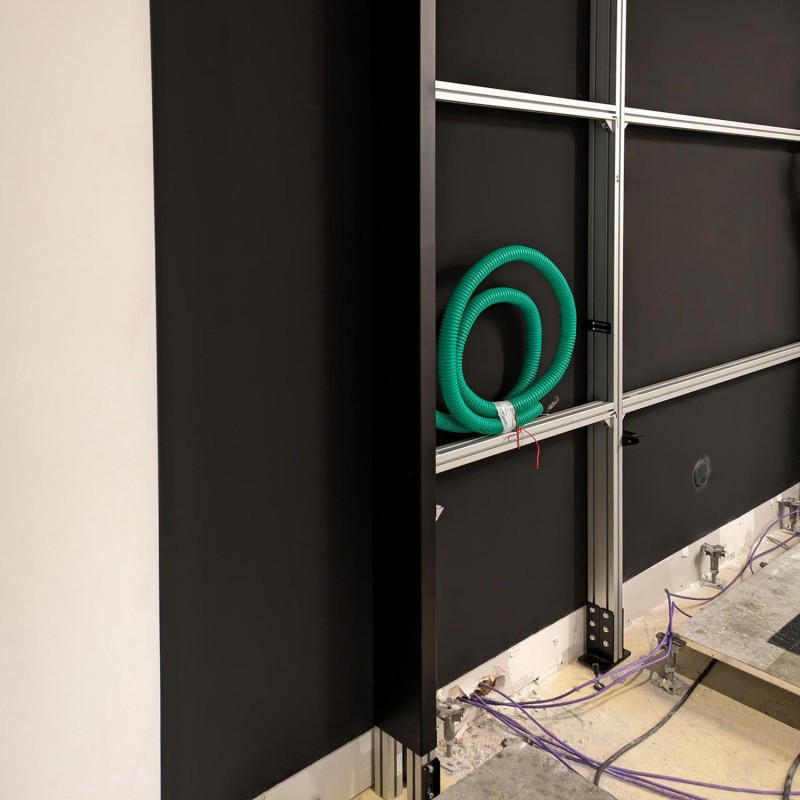

La structure autoportante en aluminium a été spécifiquement pensée pour accueillir les framekits des écrans Samsung all-in-one. Un habillage en acier vient compléter celle-ci pour respecter les exigences esthétiques de l'OpenLab. A l'arrière, des gaines intégrées permettent une gestion de câbles fonctionnelle et propre. Sur place, cette structure a été sécurisée par des fixations murales.

Orange souhaitait également disposer d’un mur LED polyvalent, capable d’accueillir et de tester les équipements hardware tels que des caméras, enceintes ou capteurs. Ainsi, nous avons intégré quatre platines mobiles aimantées permettant de fixer rapidement et de manière sécurisée ces dispositifs à n’importe quel endroit du mur. En complément, des trappes invisibles aimantées sur pivot ont été intégrées pour assurer une gestion élégante et pratique du passage des câbles. Cet écosystème magnétique confère au mur LED une flexibilité accrue, idéale pour enrichir les expérimentations et les tests dans un environnement innovant.

Une collaboration technique et humaine

Partenaire de longue date, ERARD PRO a accompagné Orange dans la réalisation de ce projet avec un savoir-faire reconnu. La fabrication française, assurée dans notre atelier situé en région Rhône-Alpes, s’est distinguée par le choix rigoureux des matériaux et leur provenance, garantissant une qualité optimale. Tout au long du processus, des plans détaillés et précis ont permis un suivi rigoureux de chaque étape de conception.

Au-delà des aspects techniques, la dimension humaine a joué un rôle clé. Orange a pu compter sur un service d’ingénierie dédié, avec un interlocuteur technique unique, favorisant une communication efficace et un accompagnement personnalisé. Ce dispositif, combiné à une assistance à l’installation sur site, a simplifié l’intégration de la structure tout en assurant le bon déroulement de l’ensemble de l’opération.
